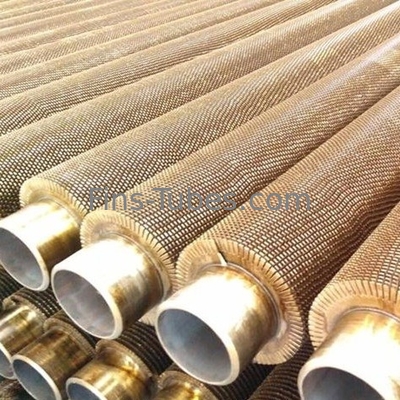

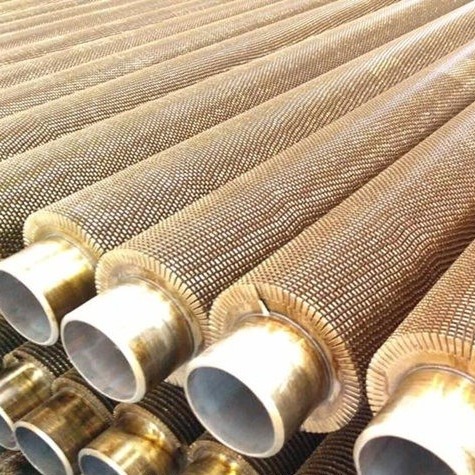

SMLS 길쭉한 핀 튜브
길쭉한 핀 튜브, SA210 GR A1/C SMLS 탄소 강철 보일러 튜브의 구동 및 탱크 히터
표준: ASTM A210/A210M (ASME SA210/SA210M)
매듭 없는 중탄소 강철 보일러와 초열 튜브
크기: ((mm)
외부 차원: 12.7mm-114.3mm
벽 두께: 0.8mm-15mm
길이: 5-25mm
설명:
제조 공정: 길쭉한 I/L 또는 U 모양의 지느러미는 저항 용접 또는 필러 매탈 (Spot welded) 으로 원형 평면 튜브에 용접됩니다.
1U 구부러진 튜브와 길쭉한 핀과 튜브 코일은 요청에 사용할 수 있습니다.
2길쭉한 날개 유형: 일 조각 모양, 표준 U 구부러진 모양, 절단 & 트위스트, 구멍 모양 등...
3핀 채널은 반대 쌍으로 튜브에 용접됩니다. 핀 높이, 핀 수 및 핀 두께를 지정 할 수 있습니다.
4핀은 OD 파이프 또는 NB 파이프에 적용 될 수 있습니다.
응용 프로그램:
그것은 보일러와 보일러 연소 튜브에 사용됩니다. 안전 끝, 볼트 및 지원 튜브와 슈퍼 히터 미니 벽 두께 무선 중간의 탄소 강철 튜브를 포함하여
화학적 요구 사항:
|
표준 |
등급 |
화학적 성분 |
|||||||||
|
C |
네 |
원 |
P |
S |
Cr |
모 |
큐 |
니 |
V |
||
|
ASTM A210 |
A-1 |
≤0.27 |
≥ 0.10 |
≤0.93 |
≤0.035 |
≤0.035 |
|
|
|
|
|
|
C |
≤0.35 |
≥ 0.10 |
0.291.06 |
≤0.035 |
≤0.035 |
|
|
|
|
|
|
기계적 성질:
|
등급 |
양력 강도 (Mpa) |
팽창 강도 (Mpa) |
연장 (%) |
|
A-1 |
≥255 |
≥415 |
30 |
|
C |
≥275 |
≥485 |
30 |
벽 두께 허용
|
ASME SA-210 |
과다 복용 |
WT |
WT 관용 |
|
<=38.1 |
/ |
+20%,-0% |
|
|
>381 |
/ |
+20%,-0%
|
|
제품 세부 정보 |
|
|
소재: |
탄소 강철, 합금 강철, 열 저항 강철, |
|
튜브 세부 사항: |
튜브 오드: 19mm min. |
|
파이프 길이는 최대 18m입니다. |
|
|
핀 번호: 2/4/8/16/18/32/36개 |
|
|
수느러미 수: 16/20/24/32/40 |
|
|
생산용량: |
일일 생산 용량 500m까지 |
|
핀 타입: |
U 핀, 구멍, 트위스트... |
경쟁 우위:
1다른 일반적인 용접 나선 핀 튜브보다 더 긴 작동 수명.
2훨씬 더 안전하고 에너지 절약이 가능합니다.
3- 점착 액체의 열 전달 속도를 높여
4구멍 뚫린 날개 종류는 날개 채널에서 액체의 배수가 문제가 될 때마다 사용됩니다.
5길쭉한 핀 튜브는 수평 열 교환기에 널리 사용됩니다.
