용접 된 나선 증발기 EN 10204 탄소 강철 파이프 팔꿈치

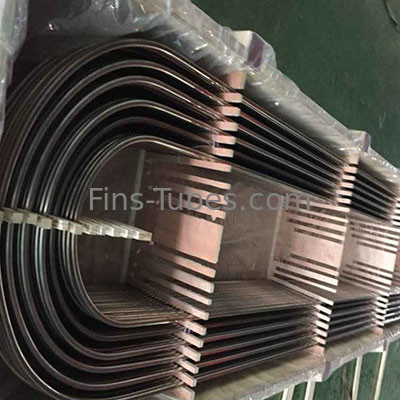

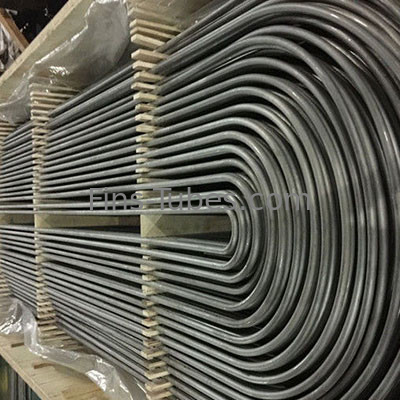

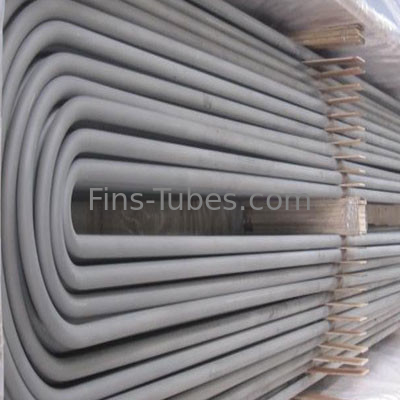

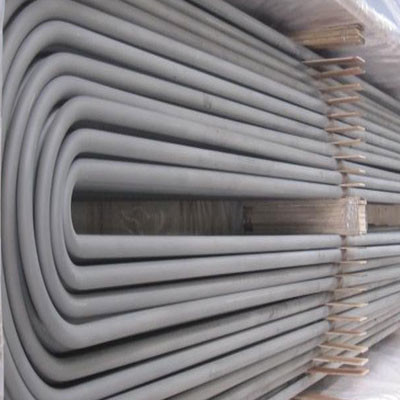

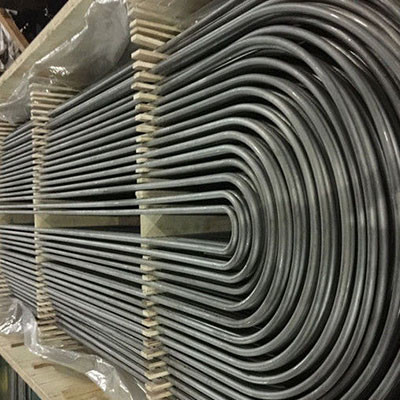

U 굽은 웰드 스파이럴 에바포레이터 튜브, SA210 Gr. C SMLS 탄소 강철 튜브
세부 사항:
고 주파수 저항 용접 된 나선형 강철 핀 튜브는 보일러 연소 가스에서 폐열을 복구하는 데 널리 사용됩니다.
|
일반 HF 용접 생산 용량 |
HF 용접 핀 튜브의 일반 사양 |
|
용접 시설: 4개의 핀링 기계 하루 생산량은 최대 40톤입니다. HFW 핀 타입: 고체 평평하고 톱니 모양. |
튜브 오드: 19mm min. 파이프 길이는 최대 18m입니다. 지느러미 높이: 최대 32mm 지느러미 두께: 0.8mm min 핀 피치: 고체 핀을 위해 최소 4mm & 톱니 핀을 위해 3.3mm. |
제조 과정: 지느러미 스트립은 얇은 맨 튜브에 계속 굽혀 나선 모양으로 굽힌다.그리고 튜브와 지느러미는 고주파 저항 용접 기술을 사용하여 서로 결합됩니다.

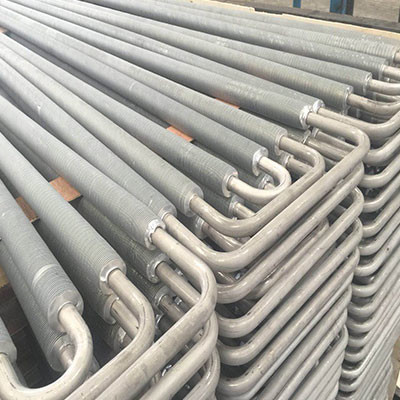

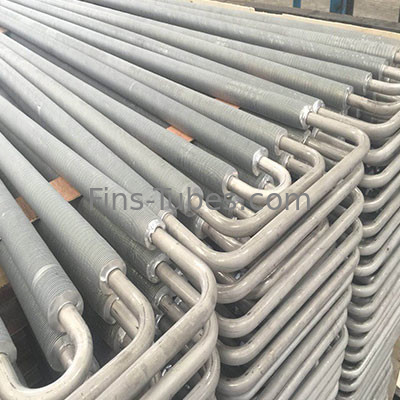

우리는 탄탄한 평면 및 톱니 모양의 나선형 용접 철 톱니 튜브를 생산합니다. 또한, 모든 나선 용접 튜브는 톱니 튜브의 중간에 또는 끝에 구부러질 수 있습니다. 우리는 그것을 Hairpin 튜브라고 부릅니다.
수용 기준:
크기, 용도 및 고주파 저항 용접 핀의 시험에 대한 국제 표준 또는 고객의 배달 조건 (TDC).
시각 검사:
가열되지 않은 지느러미 부분, 지느러미 손상 후, 구리 오염, 눈물, 포개 등...
차원 확인:
날개 높이, 날개 간격, 날개 기울기, 날개 파동, 날개와 날개 없는 부분의 길이가...
굽기 검사:
타원성, 두께 및 면적 감소
표면 코팅:
외부에 적색 산화질소, 주머니에 휘발성 부식 억제제 (VCI) 를 넣고, 물에 녹는 태블릿 형태로 넣습니다.
튜브 끝 끝:
비벨 @ (30°~35°)
베벨 뿌리 크기
00.5mm~1.5mm
배달 조건
튜브 끝은 정사각형으로 잘라져 있으며, 튀김이 없으며, 내부에서 건조되고 공기 공기로 청소되며, 외부는 나선형 용접 튜브의 양쪽 끝에서 발크로 덮여 있습니다.
서류:
QAP, WPS, PQR& WPQ, 원료 공장 인증서, 검사 및 시험 샘플 결과 및 제조업체의 보증 인증서를 포함합니다.
응용 프로그램:
고 주파수 저항 웰딩 나선 핀 튜브는 폭에 사용 된 열기, 열 교환기, 보일러, 경제기, 사전 난방기, 냉각기, 열 파이프, 난방기 등...
사양:
다양한 핀 및 튜브 재료 조합이 가능합니다.
|
부문 |
일반 자료 |
인기 있는 ASTM 재료 |
|
코어 튜브 재료 |
탄소 강철, 합금 강철, 열 저항 강철, 스테인리스 스틸 등 |
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179, SA178,SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91 등
|
|
핀 재료 |
탄소 강철, 합금 강철, 열 저항 강철, 스테인리스 스틸 등 |
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L 등 |
우리가 제공할 수 있는 차원 데이터 시트.
|
고형 나선형 강철 핀 튜브 제조 범위 |
고체지느러미 (mm) |
톱니가 있는 날개 |
||
|
분 |
맥스 |
분 |
맥스 |
|
|
튜브 OD ((mm) |
19 |
219 |
19 |
219 |
|
핀 높이 ((mm) |
8 |
26 |
8 |
32 |
|
핀 두께 ((mm) |
0.8 |
2.8 |
1 |
1.6 |
|
핀 밀도 ((mm) |
4 ((250FPM) |
20 |
3.3 ((303FPM) |
20 |
|
튜브 길이 ((mm) |
제1호 |
18000 |
제1호 |
18000 |
|
추가 공급 범위: (1) 2 개의 튜브의 결합을위한 튜브 스와깅 프로세스. (2) 간격 반지 (재료: 강철) 가 있습니다. (3) 한쪽은 단단한 평면 날개이고 다른 쪽은 2개의 날개 유형이 같은 튜브에 있습니다. |
||||
경쟁 우위:
우리는 4 ERW 고 주파수 용접 정제 라인을 포함하여 10,000 평방 미터 이상의 작업장을 보유하고 있으며, 매일 생산량은 약 40 톤입니다.
고 주파수 용접 나선 철강 튜브에 대한 품질 보장 계획. (2.1) 평면 튜브와 지느러미 모두에 대한 원자재 통제. (2.2) WPS, PQR&WPQ와 같은 보고서와 함께 프로세스 제어;제조 전에 용접 퇴적 효율 테스트파괴적이지 않은 시험 및 팽창 시험 등 (2.3) 보고서를 포함한 최종 검사 검사 (시각 및 차원 검사 등).
고 주파수 저항 용접 핀 튜브는 효율성을 달성하기 위해 최대 표면 영역에 통합적으로 확장됩니다.고주파 용접 핀 튜브의 열 전달 비율은 다른 평면 튜브보다 약 8 ~ 9 배 높습니다.
이 웰딩 나선 핀 튜브는 열 접촉 저항과 손실을 제거하는 단일 통합 단위입니다. 일반적으로 스티티 스틸 핀을 위해 800도까지의 튜브 측면 온도; 저탄소 스틸,최대 475도까지 견딜 수 있는 것이 가장 일반적인 선택입니다..
