| Brand Name: | DELLOK |
| Model Number: | HFW |
| MOQ: | 이용 불가능 세부 사항을 위해 우리와 연락하세요 |
| 가격: | N/A Contact us for details |
| Delivery Time: | 명령의 레제프트 위의 1 달 이내에 외주 공장. |
| Payment Terms: | L/C (신용장), 전신환 세부 사항을 위해 우리와 연락하세요 |
HRSG 보일러 톱니 톱니 파이프

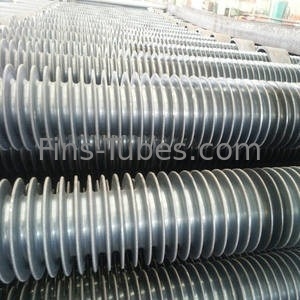

SA192 탄소 강철 튜브, HRSG 보일러에 대한 웰딩 나선형 강철 핀 튜브
적용:고압 서비스용 고밀도 탄소 강철 보일러 튜브
설명:
일반 제조 과정: 핀 스트립은 닦은 맨 파이프에 연속적으로 용접되고 나선 모양으로 뭉쳐집니다.그리고 튜브와 지느러미는 고주파 저항 용접 기술을 사용하여 서로 결합됩니다.
우리는 탄탄한 평면 및 톱니 모양의 나선형 용접 철 톱니 튜브를 생산합니다. 또한, 모든 나선 용접 튜브는 톱니 튜브의 중간에 또는 끝에 구부러질 수 있습니다. 우리는 그것을 Hairpin 튜브라고 부릅니다.
고형 나선형 용접 핀 튜브에 대한 추가 서비스:
고주파 제압 기계 출력 전원 공급: 200KW 또는 300KW
The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.
용납 기준: 고주파 저항 용접 핀의 차원, 허용량 및 테스트에 대한 국제 표준 또는 고객의 배달 조건 (TDC).
시각 검증: 가열되지 않은 지느러미 부분, 지느러미가 손상된 후, 구리 오염, 눈물, 포장 등...
크기 검사: 지느러미 높이, 지느러미 간격, 지느러미 기울기, 지느러미 파동, 지느러미와 지느러미가 없는 부분의 길이 등...
굽기 검사: 타원성, 두께 및 면적 감소.
코팅: 바깥쪽은 적색 산화물 아연 포스파트 프라이머, 안쪽은 물에 녹는 태블릿 형태로 휘발성 부식 억제제 (VCI).
피인 엔드 마무리: Bevel ((30 ~ 35도)
납품 조건: 파이프 끝은 정사각형으로 잘라져 있으며, 튀김이 없으며, 내부에서 건조되고 공기 공기로 청소되며, 외부는 나선형 용접 파이프의 양쪽 끝에서 발크로 덮여 있습니다.건조제는 대륙 운송을 위해 각 패키지에 넣어.
문서에는 QAP, WPS, PQR& WPQ, 원료 공장 인증서, 검사 및 시험 샘플 결과 및 제조업체의 보증 인증서가 포함됩니다.
응용 프로그램:
고 주파수 저항 웰딩 나선 핀 튜브는 폭에 사용 된 열기, 열 교환기, 보일러, 경제기, 사전 난방기, 냉각기, 열 파이프, 난방기 등...
빠른 세부 사항:
고 주파수 저항 용접 된 나선형 강철 핀 튜브는 보일러 연소 가스에서 폐열을 복구하는 데 널리 사용됩니다.
|
일반 HF 용접 생산 용량 |
HF 용접 핀 튜브의 일반 사양 |
|
용접 시설: 4개의 핀링 기계 하루 생산량은 최대 40톤입니다. HFW 핀 타입: 고체 평평하고 톱니 모양. |
튜브 오드: 19mm min. 파이프 길이는 최대 18m입니다. 지느러미 높이: 최대 26mm 지느러미 두께: 0.8mm min 핀 피치: 고체 핀을 위해 최소 4mm & 톱니 핀을 위해 3.3mm.
|
우리가 제공할 수 있는 차원 데이터 시트.
|
고형 나선형 강철 핀 튜브 제조 범위 |
고체지느러미 (mm) |
톱니가 있는 날개 |
||
|
분 |
맥스 |
분 |
맥스 |
|
|
튜브 OD ((mm) |
19 |
219 |
16 |
210 |
|
핀 높이 ((mm) |
8 |
26 |
8 |
32 |
|
핀 두께 ((mm) |
0.8 |
3 |
1 |
1.6 |
|
핀 밀도 ((mm) |
4 ((250FPM) |
20 |
3.3 ((303FPM) |
20 |
|
튜브 길이 ((mm) |
제1호 |
18000 |
제1호 |
18000 |
|
추가 공급 범위: (1) 2 개의 튜브의 결합을위한 튜브 스와깅 프로세스. (2) 간격 반지 (재료: 강철) 가 있습니다. (3) 한쪽은 단단한 평면 날개이고 다른 쪽은 2개의 날개 유형이 같은 튜브에 있습니다. |
||||
경쟁 우위:
우리는 4 ERW 고 주파수 용접 정제 라인을 포함하여 10,000 평방 미터 이상의 작업장을 보유하고 있으며, 매일 생산량은 약 40 톤입니다.
고 주파수 용접 나선 철강 튜브에 대한 품질 보장 계획. (2.1) 평면 튜브와 지느러미 모두에 대한 원자재 통제. (2.2) WPS, PQR&WPQ와 같은 보고서와 함께 프로세스 제어;제조 전에 용접 퇴적 효율 테스트파괴적이지 않은 시험 및 팽창 시험 등 (2.3) 보고서를 포함한 최종 검사 검사 (시각 및 차원 검사 등).
고 주파수 저항 용접 핀 튜브는 효율성을 달성하기 위해 최대 표면 영역에 통합적으로 확장됩니다.고주파 용접 핀 튜브의 열 전달 비율은 다른 평면 튜브보다 약 8 ~ 9 배 높습니다.
이 웰딩 나선 핀 튜브는 열 접촉 저항과 손실을 제거하는 단일 통합 단위입니다. 일반적으로 스티티 스틸 핀을 위해 800도까지의 튜브 측면 온도; 저탄소 스틸,최대 475도까지 견딜 수 있는 것이 가장 일반적인 선택입니다..
