열 교환기 길이 18000mm TP409 스테인리스 스틸 퀘어 파이프
10#, 20#, 16Mn, 20G, 12Cr1MoVG 'H Fin' ¥HH Fin' 용접형 열 교환관
설명:

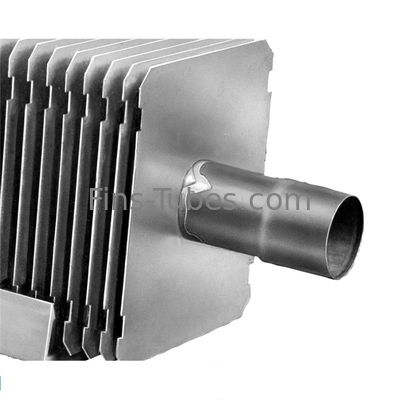

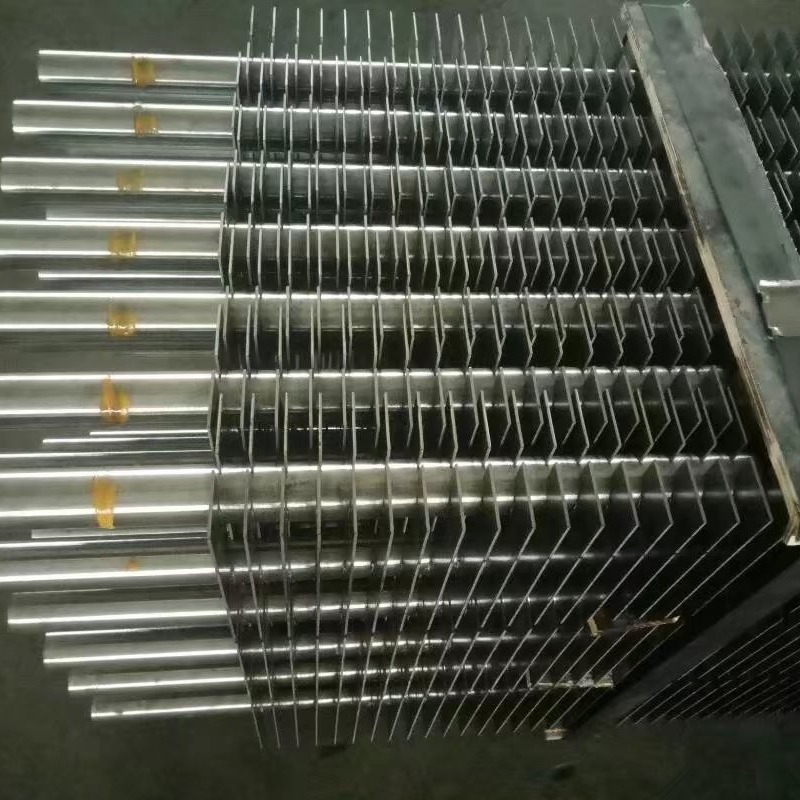

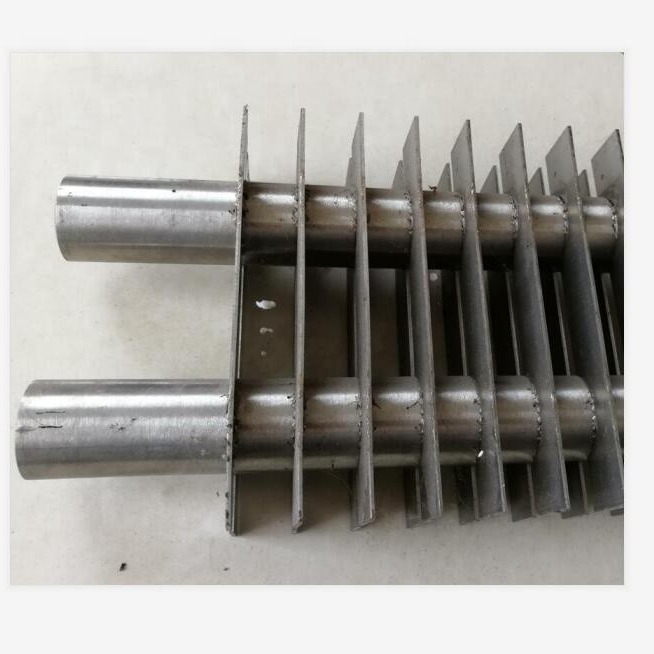

정사각형 또는 직사각형 H 핀은 철기 기지 튜브에 용접됩니다. 우리는 H 핀 타입 튜브라고합니다. 이 핀에 대해 우리는 튜브 스와깅, 팔꿈치,굽기 (90° / 180° 또는 고객의 디자인에 따라)이코노마이저, 열 교환기, 해상 보일러 등 다양한 용도로 사용되고 있습니다.
품질 검사
정사각형 또는 정사각형 H 핀 튜브의 품질은 수직 또는 공기 시험에 의해 보장됩니다.내부 튜브와 외부 지느러미 사이의 기계적 결합을 검증하기 위한 에드디 전류 시험 및 팽창 시험.
승인 기준
고객들의 승인된 도면 및 배달 조건 (TDC)
표면 코팅
외부- 적색 산화질소 아연 인산 프라이머 및 내부 휘발성 부식 억제제 (VCI) 는 물에 녹는 태블릿 형태로 제공됩니다.
|
일반 H형 핀 생산 용량 |
H형 핀 튜브의 일반 사양 |
|

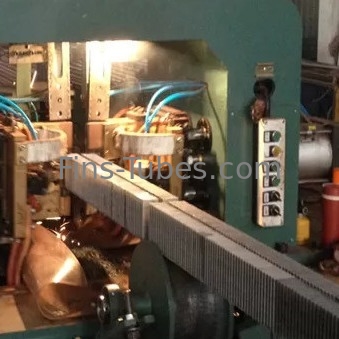

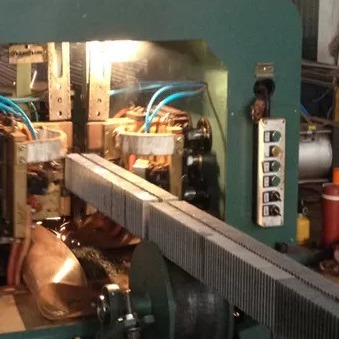

생산 시설: 6개의 핀링 기계 |
튜브 오드: 최대 73mm |
사양:
|
부문 |
일반 자료 |
인기 있는 ASTM/ASME 재료 |
|
코어 튜브 재료 |
탄소 강철 |
1탄소강: A106 / A179 / A192 / A210 등 |
|
스터드 |
탄소 강철 |
1탄소강
|
우리가 공급하는 크기 데이터 셰이트.
|
H느러미의 일반적인 설명 |
우리가 만드는 인기 스펙 |
|
튜브 OD ((mm) |
25mm ~ 73mm |
|
튜브 벽 두께 ((mm) |
2.5mm 미니 |
|
튜브 길이 ((mm) |
최대 18000mm |
|
핀 두께 ((mm) |
1.5mm ~ 3.5mm |
|
핀 피치 (mm) |
10mm 미니 |
|
더 많은 정보를 얻기 위해 이메일 보내주세요. |
|
경쟁 우위:
우리는 6 개의 H-FIN TYPE 핀링 기계를 포함하여 10,000 평방 미터 이상의 작업장을 보유하고 있으며, 매일 20 톤에 달하는 진압 용량을 보유하고 있습니다.
정사각형 또는 직사각형 핀 H-핀 튜브는 고압 보일러에 가장 선호되는 튜브 선택입니다.
핀은 거의 모든 모양과 크기로 스탬핑 과정을 통해 제조 될 수 있습니다.
직렬 핀과 튜브 간격은 똥이나 찌는 대기에서 훌륭한 선택으로 청소를 허용합니다.
지느러미 높이와 간격은 열 전달 고려 사항에 의해서만 제한됩니다.
핀과 튜브는 비슷하거나 다른 금속이 될 수 있습니다.
