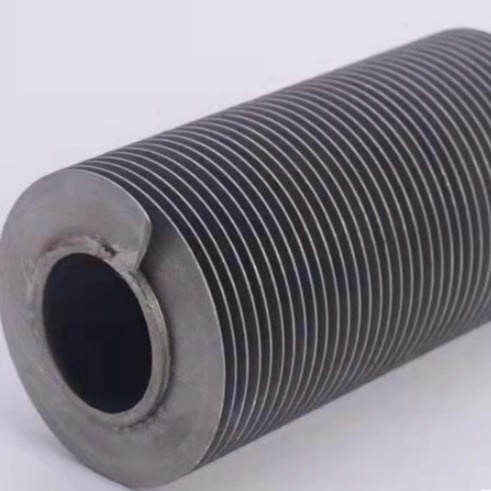

DELLOK 알루미늄 부착 핀 튜브
우리에 대해
20 년의 경험을 가진 전문 열 교환기 공장, 당신은 당신의 목적에 따라 다른 열 교환기를 설계하는 온스톱 열 전송 솔루션을 제공합니다 (금속, 식품,석유화학의약품, 음료, 폐수, 냉장고 등...)
Dellok Young는 다양한 열 교환기를 전문적으로 제조하고 있으며 R&D, 설계, 생산 및 판매를 통합합니다. 생산 된 열 교환기는 주로 석유화학, 전력,종이 제조, 건물 난방, 광업 및 다른 산업, 예를 들어 공기 난방기, 식품 산업 식물 단백질 분말, 스타크 및 다른 공기 난방기 스프레이 건조 시스템.
이 회사는 현재 전문 기술 혁신 팀과 전문 사후 판매 인력을 보유하고 있습니다. 회사의 생산 공장은 약 18,000 평방 미터에 달합니다.여러 전문적이고 고급 CNC 및 자동 생산 장비가 있습니다., 그리고 다수의 전문 자격증과 특허를 취득했습니다.
회사는 전문적인 대외 무역 팀을 보유하고 있으며 다양한 지역과 무역 협력을 하고 있습니다. Some global partners conducted on-site inspections of the production plants and were very satisfied with the inspection results and established long-term strategic cooperative relationships with our company.
제품 설명
알루미늄 내장 핀 튜브는 알루미늄 핀 스트립으로 구성되어 있으며 기계적으로 튜브 벽에 내장되어 있습니다.내장 과정은 먼저 외부 지름의 튜브에 굴곡을 닦는 도구에 의해 제어됩니다, 그 다음 지느러미의 밑부분을 갈래로 안내하고 마지막으로 지느러미의 밑부분에 닫힌 갈래를 롤링하여 위치를 고정합니다.이 강한 기계적 결합은 진동 및 지속적인 열 사이클에 견딜 수 있으며 알루미늄 L-발 핀 파이프보다 훨씬 더 높은 온도에 견딜 수 있습니다전형적인 지느러미 간격은 파이프 길이의 1 인치 당 10 지느러미입니다. 이것은 다양 할 수 있습니다.
G 잎이 있는 튜브 제조 과정
기지 튜브에 나선 모양의 구도가 형성되어 물질을 이동시키고, 핀은 긴장 아래로 구도에 웅크리고, 그 다음 이동된 물질을 뒤집어서 핀 뿌리를 튜브에 잠그게 한다.
핀 재료: 알루미늄 기반
튜브 재료:자동으로 가공할 수 있는 모든 재료
G 잎이 있는 튜브 장점
높은 핀 안정성, 우수한 열 전달, 높은 작동 온도
핀 / 튜브 벽 접촉은 설정으로 인해 일정하며 최대 450 °C의 벽 온도를 사용할 수 있습니다.
지느러미는 전체 길이가 고정되어 있기 때문에 부분적으로 뿌리를 뽑았을 때에도 풀리지 않습니다.
이 종류의 핀 튜브는 효율성/비용 비율이 좋은 최적의 선택 중 하나입니다.
G 잎이 있는 튜브 사양
| 제품 사양 | ||
| 튜브 과다 투여 | 19~51 (mm) | 3/8~2 |
| 튜브 벽 Thk | 2.11~3.5mm) | 00.083~0.138 |
| 튜브 길이 | ≤18,500 (mm) | ≤60.7 피트 |
| 핑크 | 0.3~0.5 (mm) | 00.012~0.02 |
| 지느러미 높이 | 10~16 (mm) | 00.394~0.63 |
| 핀 피치 | 100~433 FPM | 3~11 FPI |
| 핀 타입 | G | |
| 재료 조합 | ||
| 핀 재료 | 알루미늄 (가장 흔한 종류: 알루.1100알루1060, 알루. 6063) | |
| 구리 | ||
| 튜브 재료 | C.S. (가장 흔한 등급: A179, A192,SA210 GrA1/C,A106 Gr B) | |
| S.S. (가장 흔한 등급: TP304, 316) | ||
| 구리 (가장 흔한 등급:UNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| 티타늄 (가장 일반적인 등급: B338Gr2) | ||
| 적용 | 400°C | |
| 온도 | ||
| 서비스 종류 | 높은 온도 | |
FAQ
1.핀 튜브란 무엇인가요?
핀 튜브는 열 교환기의 주요 구성 요소입니다. 그들은 외부 유체와의 접촉 영역을 증가시키기 위해 외부에 핀이 추가 된 일련의 튜브입니다.열을 교환하고 튜브 내부의 유체와 튜브 외부의 유체 사이에.
2.파인 튜브 제품은 어디에 사용됩니까?
우리의 주요 시장은 항공우주, 석유 및 가스, 핵, 발전, 화학 공정 및 의료기기 산업입니다.그러나 우리는 또한 해소화와 같은 신흥 분야에 대한 제품을 개발하고 있습니다.지열에너지, 스포츠, 자동차 산업 등 다양한 분야에 걸쳐그래서 다른 애플리케이션에 튜브를 필요로 하는 경우 문의 하 고 우리는 당신의 요구 사항을 논의 하는 것이 좋습니다.
3.'G' 핀 튜브 또는 임베디드 핀 튜브는 무엇입니까?
이름에서 알 수 있듯이, 내장 핀 튜브 (embedded fin tube) 또는 G 핀 튜브는 표면 핀 튜브가 확장되어 핀이 외부로 기본 튜브에 적용되는 것입니다.베이스 튜브에 계속적으로 갈래가 형성되고 날개 가장자리는 갈래에 삽입됩니다지느러미가 구렁이에 삽입 된 후 롤러 세트를 사용하여 구렁이를 다시 채우고 지느러미가 기본 튜브에 단단히 삽입됩니다.
임베딩의 강도 또는 더 일반적으로 핀 투 튜브 결합 테스트로 알려져있는 것은 3kg의 자유 무게를 고립된 핀에 매달아 검사됩니다.이것은 지느러미가 기본 튜브에 제대로 삽입되었는지 확인.
4.'G' 핀 튜브는 무엇으로 만들어졌나요?
'G' 핀 튜브 또는 임베디드 핀 튜브는 두 가지 주요 구성 요소인 베이스 튜브 및 핀 스트립 재료로 만들어집니다. 우리는 다음의 베이스 튜브 및 핀 재료 조합에서 'G' 핀 튜브를 공급 할 수 있습니다.
기본 튜브 재료: 탄소 강철, 합금 강철, 온화 강철, 스테인리스 강철 및 ERW 또는 시무스 프로세스로 제조 된 튜브.
5.'G' 핀 튜브 또는 임베디드 핀 튜브는 어디에 사용됩니까?
'G' 핀 튜브 또는 임베디드 핀 튜브는 주로 공기 핀 냉장고와 많은 다른 유형의 공기 냉각 라디에이터에서 사용됩니다.이러한 유형의 "G" 핀 튜브는 주로 열 전달 온도가 약간 더 높은 범위에있는 지역에 적용됩니다.임베디드 핀 튜브는 주로 더 높은 온도와 작업 대기가 기초 튜브에 비해 덜 부식하는 장소에서 사용됩니다.
'G' 핀 튜브가 사용되는 주요 산업은 공정 화학 공장, 정제 공장, 가스 처리 공장, 철강 공장, 발전소, 비료 제조 공장 등입니다.
6.어떻게 품질의 제품을 보장합니까?
우리는 항상 고객을 위해 가장 중요한 것으로 품질을 두고 있으며 원자재 검사, 생산 검사에서 물 압력 테스트 및 강도 테스트에 이르기까지 품질을 제어합니다.또한 세 번째 당사자는 확인 할 수 있습니다- 헐벗은 튜브와 스트립에 대한 검사 보고가 오고 있습니다.
맨 튜브에 대한 밀링 테스트 인증
핀의 밀링 테스트 인증
