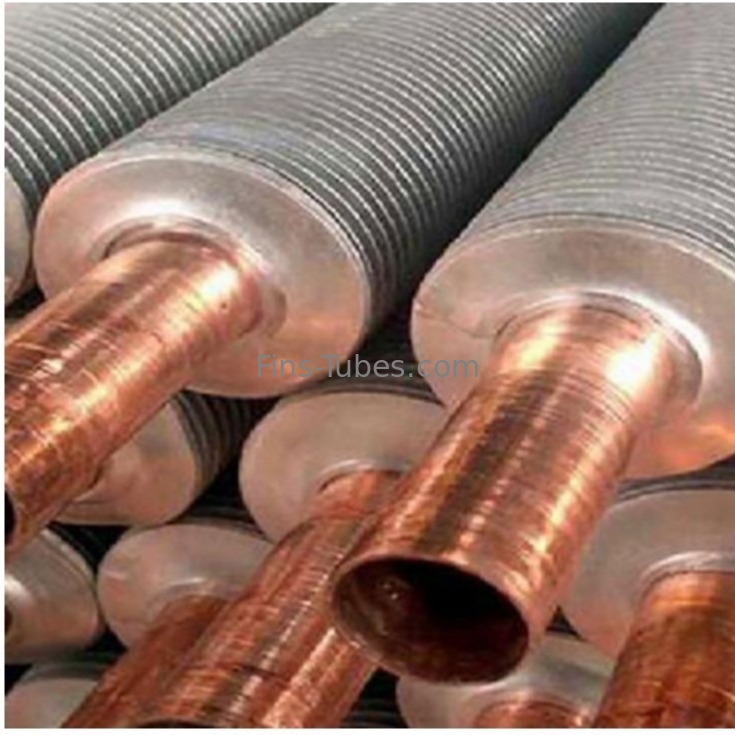

DELLOK 펌프용 엑스트루레이드 내장 핀 튜브
우리에 대해
20 년의 경험을 가진 전문 열 교환기 공장, 당신은 당신의 목적에 따라 다른 열 교환기를 설계하는 온스톱 열 전송 솔루션을 제공합니다 (금속, 식품,석유화학의약품, 음료, 폐수, 냉장고 등...)
Dellok Young는 다양한 열 교환기를 전문적으로 제조하고 있으며 R&D, 설계, 생산 및 판매를 통합합니다. 생산 된 열 교환기는 주로 석유화학, 전력,종이 제조, 건물 난방, 광업 및 다른 산업, 예를 들어 공기 난방기, 식품 산업 식물 단백질 분말, 스타크 및 다른 공기 난방기 스프레이 건조 시스템.
이 회사는 현재 전문 기술 혁신 팀과 전문 사후 판매 인력을 보유하고 있습니다. 회사의 생산 공장은 약 18,000 평방 미터에 달합니다.여러 전문적이고 고급 CNC 및 자동 생산 장비가 있습니다., 그리고 다수의 전문 자격증과 특허를 취득했습니다.
회사는 전문적인 대외 무역 팀을 보유하고 있으며 다양한 지역과 무역 협력을 하고 있습니다. Some global partners conducted on-site inspections of the production plants and were very satisfied with the inspection results and established long-term strategic cooperative relationships with our company.
제품 세부 정보
제품 설명:
이 핀 타입은 알루미늄 외부 튜브와 거의 모든 재료의 내부 튜브로 구성된 양금속 튜브로 구성됩니다.핀은 탁월한 열 전달 특성과 장수성을 가진 통합 핀을 제공하기 위해 외부 튜브의 외부에서 롤링 재료로 형성됩니다.추출 된 핀은 기본 튜브의 우수한 부식 보호를 제공합니다. 이 핀 유형의 최대 작동 온도는 280 °C입니다.
핀 재료: 알루미늄
튜브 재료: 이론적 한계가 없습니다.
제조 과정:
조심스럽게 비부름 된 코어 튜브가 알루미늄 원리 튜브에 장착됩니다.이 조립체는 다음 핀 엑스트루딩 기계의 세 개의 스핀드 핀링 머리에 공급됩니다.세 가지 특수 멀티 디스크 팩은 알루미늄 튜브를 나선 모양의 높은 지느러미로 내밀고 내부 지름을 줄여 코어 튜브와 단단한 압력 접촉을 제공합니다.
핀 재료: 알루미늄
기본 튜브 재료: 금속 물질
장점:
상대적으로 얇은 벽의 코어 튜브를 사용할 수 있습니다.
우수한 열 전달 성능 (튜브와 핀 사이의 100% 접촉)
우수한 대기 경식 (핵관의 완전한 커버)
튜브 결합에 대한 공기 밀착 핀.
단단한 날개는 기계적 손상을 견딜 수 있습니다.
고압 물/증류로 청소할 수 있습니다.
핀 접촉: 기계적으로 단단한 압축 결합으로 장착되는 간섭.
최대 Tube Wall 작동 온도:300°C
서비스 유형: 중온, 심한 대기성 부식성 환경
P재산물:
냉압은 제조 과정입니다.
탁월 한 핀-투브 결합
탁월 한 열 전달 효율성
기계적 저항성: 우수하다. (이 결과, 다른 지느러미 튜브와 달리 고압 제트로 자주 청소 할 수 있다.) 그 결과, 정지시간이 줄이고 전체 수명이 늘어나게 된다.
부식 보호: 기본 튜브를 완전히 덮기 때문에 우수한 부식 보호를 제공합니다.
온도 범위: 섭씨 300도 까지
신청서:
1차 진압 핀 튜브는 300°C 이하의 작동 온도 또는 해상 애플리케이션과 같은 고온 조건과 부식성 대기 조건에서 사용됩니다.열 파이프 HVAC 용용 공기-공기 열 교환기공기 처리 시설에서의 공기 탈습, 공기 배기가스 시스템에서의 에너지 회수. 이 유형의 날개 디자인은 다른 날개 유형에 비해 가장 경제적입니다.주요 이유는 사용 된 알루미늄의 증가량으로 인해 약 40% 또한 제조 과정에서 노동력이 증가했습니다.그러나 이 증가된 비용은 낮은 품질의 원조 튜브 재료를 사용하면 보상 될 수 있습니다.
사양:
| 제품 사양 | ||
| 튜브 과다 투여 | 10~51 (mm) | 0.4~2 |
| 튜브 벽 Thk | 1.65~3.0 (mm) | 00.065~0.118 |
| 튜브 길이 | ≤18,500 (mm) | ≤60.7 피트 |
| 핑크 | 0.3~1.2 (mm) | 00.012~0.047 |
| 지느러미 높이 | 5~16mm | 00.2~0.63 |
| 핀 피치 | 100~555 (mm) | 3~14 FPI |
| 핀 타입 | 엑스트루레이션 | |
| 재료 조합 | ||
| 핀 재료 | 알루미늄 (가장 흔한 종류: 알루.1100알루1060, 알루. 6063) | |
| 구리 | ||
| 튜브 재료 | C.S. (가장 흔한 등급: A179, A192,SA210 GrA1/C,A106 Gr B) | |
| S.S. (가장 흔한 등급: TP304, 316, 321, 347,A789) | ||
| 구리 (가장 흔한 등급:UNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| 티타늄 (가장 일반적인 등급: B338Gr2) | ||
| 적용 온도 |
300°C | |
| 서비스 종류 | 중간 온도, 심한 대기성 부식 환경 | |
제품군: 엑스트루레이드 핀 튜브
핀 타입: 엑스트루레이드 핀 튜브
파이프 재료: 구리, 구리 니켈, 스테인레스 스틸, 티타늄 등
핀 재료: 구리, 알루미늄
알루미늄 튜브로 덮인 기본 튜브의 형태를 이용한 알루미늄 튀긴 핀 튜브 (본 튜브는 탄소 철강, 스테인레스 스틸, 구리일 수 있다) 는 기계 추출을 통해 튜브 핀을 형성한다.지느러미 기단과 튜브 외벽이 잘 맞습니다., 이 핀 튜브 컨트롤은 높은 열 전달 계수와 열 전송 성능을 가진 핀 튜브를 만들 수 있습니다.
알루미늄 엑스트루레이드 핀드 튜브, 또한 알루미늄 튜브로 덮인 베이스 튜브의 형태를 사용하여 [인그라트 핀드 튜브]라고도 불립니다. 베이스 튜브는 탄소 강철, 스테인리스 강철,구리) 를 기계 추출로, 튜브 핀을 형성하고, 핀 밑부분과 튜브 외벽이 밀접하게 맞게, 이 핀 튜브 컨트롤은 높은 열 전달 계수와 열 전송 성능을 가진 핀 튜브를 만들 수 있습니다.엑스트루레이드 핀 튜브는 철로 만들어질 수 있습니다., 복합 롤링으로 구리 또는 알루미늄 튜브, 단단한 결합, 작은 열 저항, 좋은 열 전달 성능, 높은 강도, 작은 흐름 손실의 장점을 가지고,강한 반성식 성능, 장시간 뜨거운 냉동 작업 조건, 긴 작동 수명 등에서 변형되기 쉽지 않습니다.
엑스트루레이드 핀드 튜브 제조 공정
파이프 라인, 압축 또는 롤링, 스트립 껍질 벗기, 세탁, 압력 테스트, 폭발, 포장
진압 핀 튜브는 알루미늄 외부 튜브와 거의 모든 재료의 내부 튜브로 구성된 비메탈 튜브로 구성됩니다.핀은 뛰어난 열 전달 성능과 수명을 가진 통합 핀을 제공하기 위해 외부 튜브의 외부에서 재료를 롤링하여 형성됩니다.엑스트루드 된 핀은 기본 튜브에 대한 우수한 부식 보호를 제공합니다.
복합 핀 튜브의 생산 방법은 주로 진압 방법을 포함합니다: 비메탈 콤포지트 튜브는 멘드렐로 부착되어 있으며 롤러 블레이드 회전으로 구동됩니다.복합 튜브는 롤링 굴곡과 코어 헤드에서 형성 된 구멍을 통해 외부 표면에 처리됩니다.이 방법 으로 생산 된 열 전달 튜브 는 외부 튜브 와 지느러미 와 함께 유기적 인 전체 로서 접촉 열 손실 의 문제 가 없다.그리고 그것은 좋은 성능과 높은 열 전달 효율을 가지고 있습니다.
