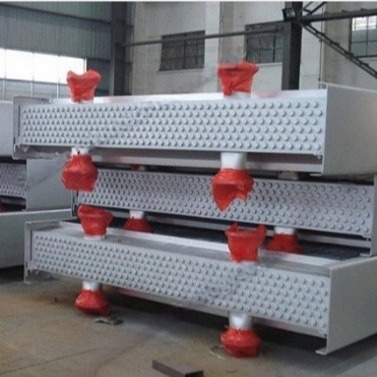

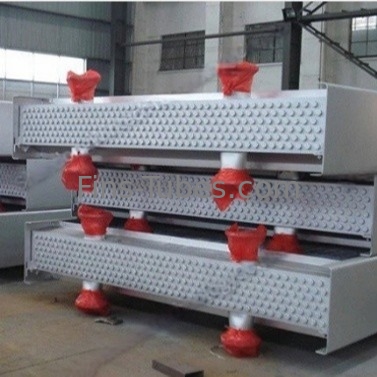

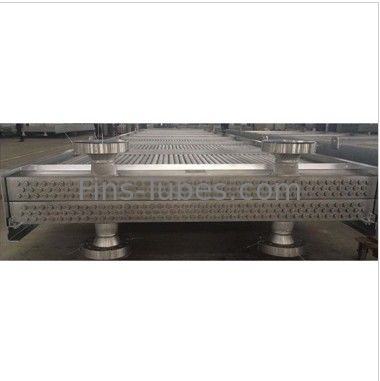

DELLOK YONGHUI 석유화학 정제 공장 가스 및 액체 열 교환기에 사용되는 공기 냉각기
석유화학 정유공기 냉각기는 가스 및 액체 열 교환기에 사용되는 일종의 열 교환 장비입니다. 일반적인 기본 튜브에 지느러미를 추가하여 열 전달을 향상시킬 수 있습니다.
공기 냉각기, 또는 공기 냉각 열 교환기, 석유 정제 공장, 석유화학 및 화학 산업에서 가장 널리 사용되는 장비 중 하나입니다.
석유화학 정제공기 냉각기의 설계 및 제조 표준:
★API 661 / ISO 13076 (일반 정제 시설용 공기 냉각 열 교환기)
★ASME SECT.VIII Div.1
공기 냉각기의 작동 원리:
공기 냉각기는 다음과 같은 주요 구성 요소로 구성됩니다.
★ 열 전달 표면을 위한 핀 튜브 펀들 (fined tube bundles)
★ 주변 공기를 밀어내거나 끌어당기는 팬
★ 공기를 가동 하기 위한 기계적 드라이버 와 전력 송전기
★ 전원회의
★ 강철 으로 만든 지지 구조물
★ 헤더 및 팬 유지보수 플랫폼
★ 류버 및 순환관 (선택)
★ 사다리 (선택)
★ 온도 조절 및 전력용 변주 주파수 드라이브 (선택)
튜브 뭉치를 만드는 데 어떤 종류의 잎이 있는 튜브가 사용 됩니까?
★ L 류의 날개
★?? LL?? 타입의 날개
★ KL 류의 날개
★ ¥DR ¥형 날개
★ G-type 날개
다양한 종류의 지느러미의 온도 제한 범위:
| 핀 결합 유형 | 설계 과정 최대 온도 |
| 기계적으로 꽂힌 날개 | 400°C (750°F) |
| 핫디프가발니제철지느러미 | 360°C (680°F) |
| 엑스트루레이드 핀 (알루미늄 핀) | 300°C (570°F) |
| 발바지 (L) 및 겹쳐지는 발바지 (LL) | 130°C (270°F) |
| L 또는 LL로 된 구부러진/알루미늄 핀 | 200°C (390°F) |
| 레이저로 용접된 지느러미 |
> 400°C (750°F) (최대값은 구매자에게 동의해야 합니다) |
| 참고: | |
| 다른 것을 명시하지 않는 한 위의 제한은 탄소 강철 핵관과 알루미늄 핀을 기준으로 합니다.코어 튜브 및/또는 핀의 다른 재료로 인해 다른 온도 제한이 발생할 수 있습니다.. | |
석유화학 정제 공장 공기 냉각기 현장 설치
우리 작업실
FAQ
