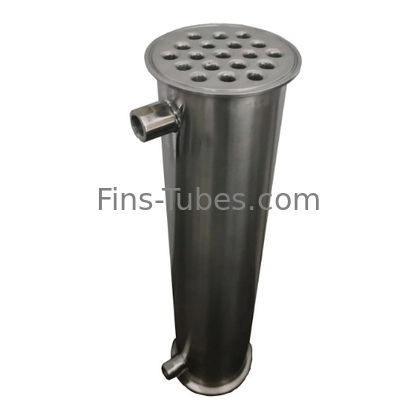

DELLOK YONGHUI 위생 SS304 또는 SS316L 열 교환 콘덴서 껍질 열 교환기 스테인레스 스틸 스테인레스 스틸 열 교환기
소개
껍질 및 튜브 열 교환기, 튜브 열 교환기라고도 알려져 있으며, 널리 사용되는 열 교환 장비입니다.
껍질 및 튜브 열 교환기는 주로 다음 구성 요소로 구성됩니다:
껍질: 대부분 실린더 모양, 내부 튜브 뭉치로 열 전달 과정에 폐쇄된 환경을 제공합니다.
열전환관 뭉치: 열 교환기의 핵심 부품으로, 열 교환기의 열 성능을 결정합니다. 열이 교환되는 뜨거운 물체와 차가운 물체입니다.
튜브 플레이트: 열 전달 튜브 뭉치의 끝을 고정하여 뭉치의 안정성을 보장하는 데 사용됩니다.
접기판 (baffle): 껍질에 설치되어 껍질 공정 유체의 방향을 변경하고 흐름 속도를 개선하고 유체 흐름의 격동도를 높이기 위해 사용됩니다.따라서 열 전달 효과를 향상시킵니다..
파이프 박스: 열 전달 뭉치의 양 끝에 위치하며 파이프를 연결하고 유체를 배포하는 데 사용됩니다.
작동 원칙
껍질 및 튜브 열 교환기는 벽 간 열 교환기에 속합니다, 그것의 작동 원리는: 두 가지 다른 온도를 통해 튜브와 껍질 프로세스,더 높은 온도의 액체가 열 교환 튜브 벽을 통해 더 낮은 온도의 액체로 열 전달, 더 높은 온도의 유체는 냉각되고, 더 낮은 온도의 유체는 열을 가집니다. 두 유체 열 전달 과정의 목적을 달성하기 위해.
종류와 특징
셸 및 튜브 열 교환기는 다양한 유형이 있으며 각 유형은 고유 한 특성과 적용 가능한 경우를 가지고 있습니다.
고정 튜브 및 판 열 교환기: 간단한 구조, 고 압력, 그러나 큰 열 스트레스를 생성 할 수 있습니다.
떠있는 머리 유형의 열 교환기: 열 스트레스가 없으며, 튜브와 튜브 사이의 청소는 편리하지만 구조는 상대적으로 복잡하고 비용이 많이 든다.튜브판의 튜브 뭉치의 한쪽 끝은 자유롭게 떠있을 수 있습니다, 완전히 열 스트레스 제거; 그리고 전체 튜브 뭉치 껍질에서 추출 될 수 있습니다, 쉬운 기계 청소 및 유지 보수.
U 모양의 튜브 열 교환기: 각 열 교환기 튜브는 U 모양으로 구부러지고, 두 끝은 같은 튜브 판에 고정되었습니다두 개의 방의 수입 및 수출에 파이프 박스 파티션의 도움으로이 열 교환기는 열 스트레스를 완전히 제거하고, 구조는 떠있는 머리 유형보다 간단하지만 파이프 프로세스는 청소하기가 쉽지 않습니다.그것은 고온에 사용할 수 있는 유일한 열 교환기입니다, 높은 압력, 열 교환기에 높은 온도 차이는, 껍질과 튜브 벽 온도 차이는 크거나 껍질 프로세스 미디어 스케일링 청소가 필요합니다,그리고 떠있는 머리 타입 및 고정된 튜브 및 판 용도로 적합하지 않습니다..
또한 확장 관절을 가진 껍데기 및 튜브가 있습니다. 증기 - 물 열 교환기, 파도 섹션 유형의 껍데기 및 튜브 증기 - 물 열 교환기,세그먼트화 된 물 - 물 열 교환기 및 기타 유형껍질 및 튜브 열 교환기의 주요 특징은 다음을 포함합니다:
간단한 구조: 제조 및 설치가 쉽습니다.
낮은 비용: 간단한 구조로 인해 제조 비용은 상대적으로 낮습니다.
넓은 흐름 가로 절개: 압력 하락을 줄이는 데 도움이됩니다.
용량 청소: 디자인은 용량 청소를 비교적 쉽게합니다.
낮은 열 전달 계수: 어느 정도 응용을 제한합니다.
큰 발자국: 구조적 특성으로 인해
폭넓게 적용: 고온, 고압 및 다양한 매체 열 교환 경우에 사용할 수 있습니다.
적용 분야
셸 및 튜브 열 교환기는 안정적이고 에너지 절감, 컴팩트 구조, 낮은 유지 보수 비용 및 기타 특성으로 인해 산업 생산에서 널리 사용됩니다.특정 응용 분야는:
석유 및 가스 분야: 가스, 가벼운 석유 및 무거운 석유 제품에 적용되는 열 회수, 냉각, 난방, 응축, 탈수 및 재 요리 프로세스.
석유화학 부문: 다양한 유기물을 처리 할 수있는 응축, 난방, 냉각, 열 회수 및 재열 프로세스.
식품 산업: 식물성 기름 (예: 팜유) 의 가열 및 냉각 과정.
의약품 및 특수 화학 공정: 응고 및 빗방울화 공정, 위생용 가스 응고 공정, 수증기 및 용매의 회수 공정암모니아 합성을 위한 냉각 과정.
HVAC, 도심 난방: 순환 물 난방 과정, 증기 난방, 열 회수 과정 등
에너지 및 다른 분야: 알루미나 생산에서 씨앗 분해 과정 등
화학 생산: 난방기, 냉각기, 응축기, 증발기 및 재열기 등.
가정용 뜨거운 물 공급: 일반적으로 뜨거운 물 난방 시스템, 낮은 온도 물 에어컨 시스템 및 지속적인 뜨거운 물 생산 공정 물에서 사용됩니다.
선택 및 유지
껍질 및 튜브 열 교환기의 선택에서 다음 요소를 고려해야합니다.
난방 영역: 뜨거운 액체와 차가운 액체의 흐름에 따라 초기 및 최종 온도 및 액체의 특수한 열 용량을 결정합니다.
열 매체 매개 변수: 액체의 온도와 압력을 포함합니다.
압력 등급: 온도 사용 및 인터페이스 연결 조건
흐름 속도 제어: 파이프의 흐름 속도는 너무 큰 또는 너무 작은 압력 하락과 유체 점도 효과를 피하기 위해 중대 한 범위에서해야합니다.
유지보수 측면에서, 껍질 및 튜브 열 교환기는 정상적인 작동을 보장하고 서비스 수명을 연장하기 위해 정기적인 검사, 청소 및 수리를 필요로합니다.
FAQ
Q1: 튜브 열 교환기에서 튜브 누출을 어떻게 예방할 수 있습니까?
A1: 튜브 누출을 방지하는 방법은 튜브를 정기적으로 검사하고 손상된 튜브를 교체하고, 튜브의 사용 수명을 연장하기 위한 부식 방지 조치를 취하는 것입니다.
Q2: 튜브형 열 교환기의 일상 유지 보수에 대한 예방 사항은 무엇입니까?
A2: 튜브 열 교환기의 정기 유지 보수에 대한 예방 조치에는 튜브 및 튜브의 상태를 정기적으로 검사하고 손상된 부품을 적시에 교체하는 것이 포함됩니다.튜브의 청결을 유지하고 튜브의 퇴적물과 더러운 것을 정기적으로 청소합니다.그리고 튜브와 장비에 대한 단열 및 반성 방지 조치에주의를 기울입니다.
Q3: 적합한 튜브 열 교환기를 어떻게 선택할 수 있습니까?
A3: 적절한 튜브형 열 교환기를 선택하는 것은 운영 조건 (온도, 압력, 유체 특성 등) 을 포함하여 여러 가지 요소를 고려해야합니다.열 전달 효율 요구 사항, 바닥 공간 제한 및 비용 예산. 선택 할 때, 당신은 전문 열 교환기 제조업체 또는 공급자에게 문의하여 특정 필요에 따라 선택을 사용자 정의 할 수 있습니다.
